Tìm hiểu các loại tủ điện RMU Schneider Electric RM6 24kV

Tìm hiểu các loại tủ điện RMU Schneider Electric RM6 24kV

Tủ RM6, một dòng tủ RMU, là tủ mạch vòng thông minh cách điện bằng khí SF6 cho lưới điện phân phối thứ cấp lên đến 24kV. RM6 được cung cấp với các cảm biến cần thiết và RTV giúp giám sát, bảo vệ lưới và phụ tải.

Tìm hiểu các loại tủ điện RMU Schneider Electric RM6 24kV

1. Tủ điện RMU Schneider Electric RM6 là gì?

RM6 là dãy sản phẩm đáp ứng đầy đủ nhu cầu của các thị trường điện lực, công nghiệp và xây dựng. Có độ tin cậy cao tích hợp tất cả các chức năng trung thế, đấu nối, cấp nguồn và bảo vệ các biến áp và đường dây.

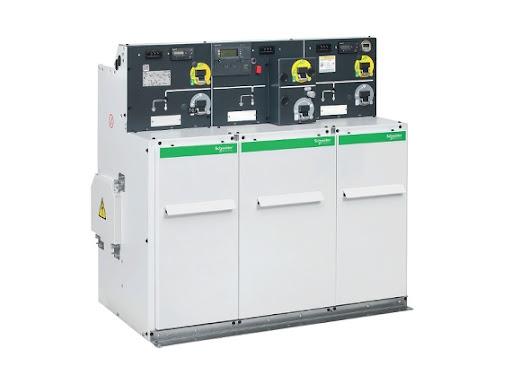

Tủ RM6 mở rộng bên phải

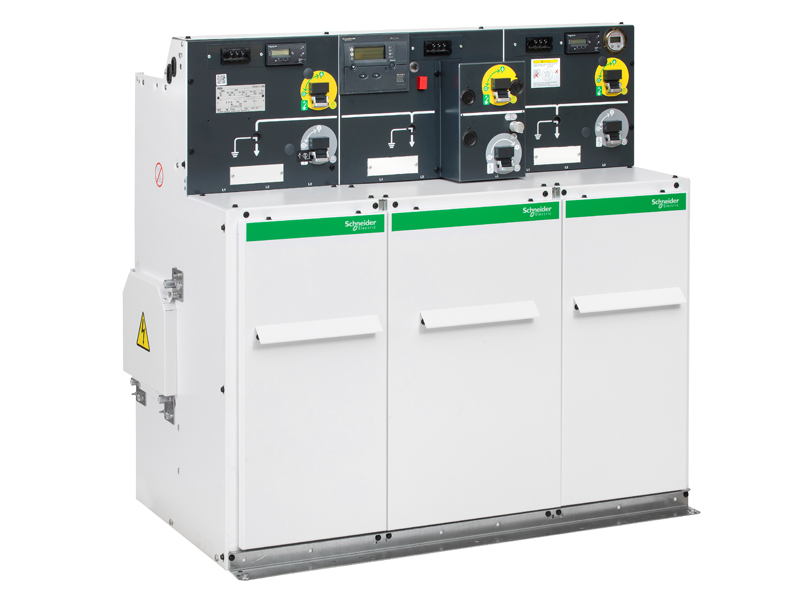

RMU-trái

2. Các thông số chính của RM6

  • Điện áp lên tới 24kA/630A/20kA 3s

  • IAC lên tới 20kA 1s AFL hay AFLR cho 24kV

  • Cách điện bằng khí SF6 (Gas-insulated)

  • Có tới 5 chức năng trong một tủ

  • Mở rộng hoặc không mở rộng

  • Tiêu chuẩn IEC 62271 - 200

3. Ưu điểm của RM6

3.1 Đáp ứng mọi nhu cầu của khách hàng

Tủ điện RM6 có dạng nguyên khối hoặc mở rộng được, đáp ứng mọi nhu cầu.



Tất cả các ngăn chức năng có thể là dạng đơn thể, mở rộng hai phía. Hầu hết các tủ dạng nguyên khối cũng có thể mở rộng hai phía.

3.2 Liên tục cung cấp điện

RM6 được thiết kế với cách điện toàn diện để đảm bảo tủ điện chịu được môi trường khắc nghiệt. Cho dù môi trường nhiều bụi, độ ẩm cao hay ngập nước tạm thời, RM6 đều đảm bảo tính liên tục cung cấp điện.

3.3 Lắp đặt đơn giản

Với kích thước tối ưu RM6 được lắp đặt nhanh chóng, cố định ở sàn chỉ bằng 4 bu lông, nối cáp nhanh ở mặt trước. Nếu bạn muốn phát triển hệ thống: tủ RM6 có thể được ráp mở rộng an toàn và đơn giản tại công trường mà không cần nạp khí.

3.4 An toàn trong vận hành

RM6 đảm bảo an toàn bằng khả năng chịu hồ quang bên trong, điểm nối đất thấy được, sơ đồ lưới có độ tin cậy cao và liên động cơ khí bằng dao cắt 3 vị trí.

3.5 Phát hiện và cắt loại sự cố dòng bé

Máy cắt RM6 có thể phát hiện và cắt sự cố dòng bé nhằm tránh gây hư hỏng lớn cho máy biến áp. Ngược lại, cầu chì chỉ có thể cắt được dòng sự cố lớn, lúc này đã quá trễ.

3.6 Tính bảo vệ có chọn lọc

So với cầu chì trung thế, máy cắt RM6 kết hợp với rơ le sẽ tăng cường tính bảo vệ chọn lọc, cho phép lựa chọn đường đặc tính bảo vệ thích hợp của rơ le nhằm phối hợp bảo vệ giữa phía trung thế và hạ thế.

3.7 Bảo trì ít hơn

Không cần dự phòng cầu chì thay thế và rơ le bảo vệ hầu như không cần bảo trì nhờ tích hợp sẵn chức năng tự kiểm tra.

3.8 Linh động hơn

Máy cắt RM6 sẽ linh động hơn khi tránh cắt dòng từ hóa mà vẫn thực hiện tốt chức năng bảo vệ nhờ vào đặc tính thời gian/dòng điện của rơ le.

3.9 Giá thành thấp

RM6 với rơ le tự cấp nguồn cho phép người sử dụng máy cắt với tổng chi phí sở hữu tương đương so với các giải pháp cầu chì - dao cắt truyền thống.

3.10 Cho phép giám sát thiết bị, điều khiển gần và điều khiển từ xa

Tất cả các thiết bị bảo vệ, đo lường và các cảm biến chuyên biệt có thể kết nối thông qua Easergy T300.

4. Các loại tủ RM6 Schneider

4.1 Tủ RM6 nguyên bản (không mở rộng được)

  • RM6-Ne - QI Tủ 2 ngăn RMU 24kV 1 ngăn dao và 1 ngăn phụ tải

  • RM6-Ne - IQI Tủ 3 ngăn 24kV 2 ngăn dao và 1 ngăn phụ tải

  • RM6-Ne - QIQI Tủ 4 ngăn 24kV 2 ngăn dao và 2 ngăn phụ tải

  • RM6-Ne - IIQI  Tủ 4 ngăn 24kV 3 ngăn dao và 1 ngăn phụ tải

  • RM6-Ne - III  Tủ 3 ngăn 24kV 3 cầu dao phụ tải

  • RM6-Ne - IIII  Tủ 4 ngăn 24kV 4 ngăn dao

  • RM6-Ne-IDI Tủ 3 ngăn 24kV 2 ngăn dao và 1 ngăn máy cắt

  • RM6-Ne-DIDI Tủ 4 ngăn 24kV 2 ngăn dao và 2 ngăn máy cắt

  • RM6-Ne - IIIQI Tủ 4 ngăn 24kV 4 ngăn dao và 1 ngăn phụ tải

  • RM6-Ne-IQIBI  Tủ 4 ngăn 24kV 3 ngăn dao và 1 ngăn phụ tải 1 ngăn máy cắt bảo vệ đường dây

  • RM6-Ne-IDI  Tủ 2 ngăn 24kV 1 ngăn dao và 1 ngăn máy cắt

  • RM6-Ne-DIDI Tủ 3 ngăn 24kV 1 ngăn dao và 1 ngăn máy cắt

4.2 Tủ RM6 mở rộng bên phải

  • RM6-Re-QI Tủ RMU 24kV 1 ngăn cầu dao 1 ngăn cầu chì

  • RM6-Re-II  Tủ RMU 24kV 2 ngăn cầu dao

  • RM6-Re-IQI Tủ RMU 24kV 2 ngăn cầu dao 1 ngăn cầu chì

  • RM6-Re-IIQI Tủ RMU 24kV 3 ngăn cầu dao 1 ngăn cầu chì

  • RM6-Re-QIQI Tủ RMU 24kV 2 ngăn cầu dao 2 ngăn cầu chì

  • RM6-Re-IDI Tủ RMU 24kV 2 ngăn cầu dao 1 ngăn máy cắt

  • RM6-Re-IBI  Tủ RMU 24kV 2 ngăn cầu dao 1 ngăn máy cắt bảo vệ đường dây.

  • RM6-Re-BIBI Tủ RMU 24kV 2 ngăn cầu dao 2 ngăn máy cắt bảo vệ đường dây.

  • RM6-Re-DIDI Tủ RMU 24kV 2 ngăn cầu dao 2 ngăn máy cắt

4.3 Tủ RM6 mở rộng 2 bên

  • RM6-De-I Tủ RMU 24kV mở rộng 1 ngăn cầu dao

  • RM6-De-Q Tủ RMU 24kV mở rộng 1 ngăn cầu chì

  • RM6-De-D Tủ RMU 24kV mở rộng 1 ngăn máy cắt

  • RM6-De-B Tủ RMU 24kV mở rộng 1 ngăn máy cắt bảo vệ đường dây

  • RM6-De-MT Tủ RMU 24kV mở rộng 1 ngăn đo lường trung thế

  • RM6-De-DD Tủ RMU 24kV mở rộng 2 ngăn máy cắt

5. Mua tủ RMU Schneider Electric RM6 ở đâu?

Tủ RMU RM6 của Schneider Electric được rất nhiều khách hàng tin dùng tại Việt Nam vì tính năng, giá thành tốt cũng như sự phù hợp với lưới điện được phân phối chính hãng bởi CÔNG TY CỔ PHẦN THIẾT BỊ TÂN BÌNH PHÁT - Địa chỉSố 20, Lô 1, Đền Lừ 2, P.Hoàng Văn Thụ, Q.Hoàng Mai, TP.Hà Nội.

CÔNG TY CỔ PHẦN THIẾT BỊ TÂN BÌNH PHÁT

Địa chỉ: Số 20, Lô 1, Đền Lừ 2, P.Hoàng Văn Thụ, Q.Hoàng Mai, TP.Hà Nội
Điện thoại: 024.32222370
Hotline: 0888.291.981
Email: Tanbinhphat.et@gmail.com
Website: www.tanbinhphat.vn
